SCW系列軸裝式圓弧圓柱蝸桿減速器

1 概述

    軸裝式圓弧圓柱蝸桿減速器,采用圓環面砂輪包絡成形(ZC,)圓柱蝸桿,蝸輪齒形與蝸桿共軛，采用機械部標準JB/T6387-1992《軸裝式圓弧圓柱蝸桿減速器》。它廣泛適用于冶金、礦山、起重、運輸、化工、建筑、建材及輕工等傳動機械的減速機構。本系列減速器輸入功率范圍在0.7~202kW之間,輸出扭矩在180~33000N.m之間。具有傳動比大、承載能力大、傳動效率高、使用可靠、壽命長等優點。

本減速器工作條件應符合下列要求:

    a)輸人軸最高轉速不大于1500r/min。

    b)工作環境溫度為-40℃~+40℃。當工作環境溫度低于0℃時,起動前潤滑油必須加熱到0℃以上或采用低凝固點的潤滑油。當工作環境溫度高于40℃時,必須采取隔熱和冷卻措施。 c)可正反向運轉。2型號與標記

2.1型號

SCWU-蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器;

SCWUM-蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤;

 SCWS-蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器;

SCWSM-蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤;

SCWO-蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器;

SCWOM-蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器,帶電機和法蘭盤;

SCWV:-蝸桿軸線在垂直方向的軸裝式圓弧圓柱蝸桿減速器;字母的含義: S-表示軸裝式:

C-表示蝸桿齒廓為ZC,型; W-表示蝸桿;

U.S.O-分別表示蝸桿位于蝸輪之下、之側、之上; V,-表示輸人方向垂直; M-表示帶電機。

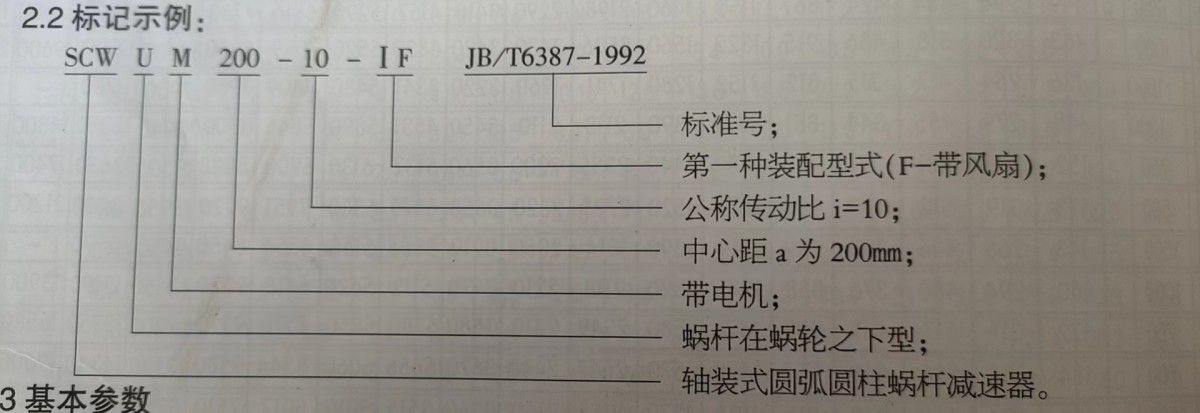

2.2標記示例:
